Fabricante de enchufes y tomas de alta corriente: conexiones de alimentación que manejan la carga

Las fábricas funcionan con electricidad. Centros de datos. Sitios de construcción. Astilleros. Etapas del evento. En cualquier lugar donde se conecte un equipo pesado a una fuente de energía, el punto de conexión es importante. Un ajuste holgado con arcos. Una vivienda subestimada se derrite. Un terminal mal engarzado se sobrecalienta y interrumpe el trabajo. un Fabricante de enchufes y tomas de alta corriente construye conectores que transportan un gran amperaje sin degradarse. Resisten el agua, el polvo y el abuso diario de los entornos industriales. Se aparean de forma segura y se liberan sin luchar. Esto es lo que deben saber los contratistas eléctricos, cuadristas y distribuidores de equipos.

¿Qué sucede dentro de una conexión de alta corriente?

La corriente que pasa a través de un pasador y un manguito genera calor. El área de contacto, el metal base, la presión del resorte en el casquillo, todo determina si ese calor se mantiene manejable o aumenta hasta que algo falla.

La terminación del cable dentro del cuerpo del enchufe es donde les gusta esconder las fallas de campo. Terminales de tornillo que se aflojan bajo vibración. Conexiones engarzadas realizadas con el troquel incorrecto. Un fabricante de enchufes y tomas de alta corriente que envía conectores con terminales correctamente asegurados y especificaciones de torque claras evita el aflojamiento lento que se convierte en un contacto quemado seis meses después.

El estándar de pasador y manga que funciona en sitios industriales

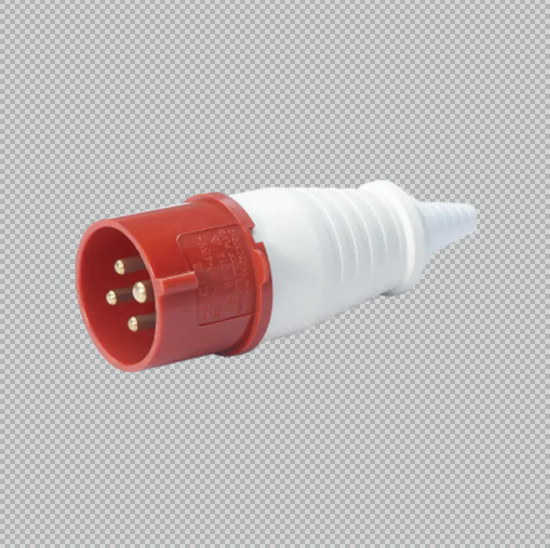

IEC 60309 regula la mayoría de los enchufes y tomas de corriente industriales utilizados en todo el mundo. El estándar fija las posiciones de las clavijas según el voltaje y la frecuencia, de modo que un enchufe de 400 V no pueda introducirse en un enchufe de 230 V. La clave es física. Un fabricante de enchufes y enchufes de alta corriente que cumple con este estándar produce conectores donde el código de colores indica el voltaje de un vistazo. Amarillo para 110V. Azul para 230V. Rojo para 400V. La posición del reloj del pin de tierra en relación con el chavetero evita que se produzcan errores entre diferentes voltajes dentro del mismo color.

Las clasificaciones comienzan en 16A y suben hasta 32A, 63A y 125A. Los tamaños 16A y 32A cubren la mayoría de los equipos portátiles. Los tamaños 63A y 125A alimentan tableros de distribución, plataformas de iluminación de escenarios y conexiones de barco a tierra. Un fabricante de enchufes y tomas de alta corriente que ofrece la gama completa le brinda al contratista una fuente única para todo, desde una pequeña conexión para herramientas hasta una entrada de alimentación principal.

Esto es lo que exige el estándar IEC 60309 en toda la gama:

• Posición del pin de tierra y chavetero establecidos por voltaje y frecuencia.
• Codificación de colores por voltaje para una identificación visual instantánea
• Clasificaciones de corriente de 16 A a 125 A con diámetros de clavija coincidentes
• Clasificaciones IP desde a prueba de salpicaduras hasta sumergible según la aplicación

Donde el conector equivocado muestra su debilidad

La mayoría de las fallas ocurren lentamente y luego se vuelven evidentes en las peores condiciones. Un conector que funcionó bien durante meses bajo una carga ligera se empuja a la corriente nominal en un día caluroso y la carcasa se distorsiona. Los contactos cambian. La resistencia de la conexión aumenta. El plástico se dora alrededor de la base del pasador.

Un fabricante de enchufes y tomas de corriente de alta corriente que utiliza nailon reforzado con vidrio con una temperatura de deflexión del calor cómodamente por encima de las peores condiciones de funcionamiento fabrica conectores que mantienen su forma. El nailon sin refuerzo o de baja calidad se ablanda a temperaturas que alcanza regularmente un enchufe industrial completamente cargado. La diferencia es visible en la inspección. Enchufes de clavijas quemados. Carcasa derretida alrededor de los soportes de contactos. Grietas que irradian desde la entrada del cable.

Los prensaestopas en el punto de entrada se pasan por alto durante la adquisición y se convierten en el primer punto de falla en el campo. Un prensaestopas que no sujeta adecuadamente la cubierta del cable transfiere tensión a los terminales. Un casquillo con un anillo de sellado de tamaño pequeño permite que el agua fluya a lo largo del cable hasta el cuerpo del enchufe. Un fabricante de enchufes y tomas de alta corriente que combine el tamaño del prensaestopas con el rango de diámetro de cable recomendado e incluya alivio de tensión como estándar evita las devoluciones de llamadas que provienen de fallas en el cableado de campo.

Instalaciones en fábricas y sitios donde los enchufes se ganan el sustento

Los enchufes y tomas de corriente industriales viven en lugares donde el fallo impide el funcionamiento. Un sitio de construcción que ejecuta grúas torre y soldadura activa un tablero de distribución temporal. Una planta procesadora de alimentos con lavados nocturnos. Un centro de datos donde se encuentra la caja de entrada de un generador esperando un corte de energía que podría ocurrir una vez al año. El conector que estuvo inactivo durante once meses todavía tiene que funcionar en el mes doce.

Las conexiones eléctricas a tierra para barcos y amarres en puertos deportivos funcionan con aire cargado de sal. Los contactos de latón se corroen rápidamente en ese entorno a menos que estén chapados y sellados. Un fabricante de enchufes y tomas de corriente de alta corriente que presta servicios en aplicaciones marinas utiliza materiales de juntas y revestimientos de níquel o plata-niquelado que sobreviven a los rayos UV constantes y a la niebla salina. Los mismos conectores aparecen en puertos, terminales de contenedores y plataformas marinas donde el medio ambiente nunca da tregua.

Qué comprobar antes de almacenar o especificar

Una foto de la hoja de datos y una cifra actual nominal no son suficientes. Un fabricante de enchufes y tomas de alta corriente debe proporcionar la temperatura de deflexión del calor del material de la carcasa, el certificado de prueba IP y la especificación del material de contacto. Pregunte por el aumento de temperatura a la corriente nominal para el amperaje específico que se solicita. Un conector que se calienta diez grados más en el contacto que el equivalente de un competidor está encaminado a fallar.

Se abusa del mecanismo de bloqueo de un enchufe y una toma de corriente. Los diseños de bloqueo por torsión se desgastan si el ángulo de la rampa se corta incorrectamente o si el anillo de bloqueo está moldeado con un material blando. Un fabricante de enchufes y enchufes de alta corriente que prueba el mecanismo de bloqueo a través de miles de ciclos de acoplamiento detecta patrones de desgaste antes de que el diseño llegue a producción. Los anillos de bloqueo flojos provocan conexiones intermitentes que forman arcos y queman los contactos.

Un enchufe y una toma de corriente de alta corriente no son complicados. Dos conectores coinciden. Flujos de corriente. Pero el metal, el plástico, la junta y la entrada del cable tienen que resistir la carga, el clima y el tiempo. Elija un fabricante que especifique los materiales de manera honesta, realice pruebas según el estándar y respalde el producto después de la venta. Tus conexiones llevarán la corriente sin dramas. Ese es el trabajo de un fabricante de enchufes y tomas de alta corriente.
