Enchufe industrial de alto amperaje de 200 A: lo que cuenta cuando la carga se vuelve grave

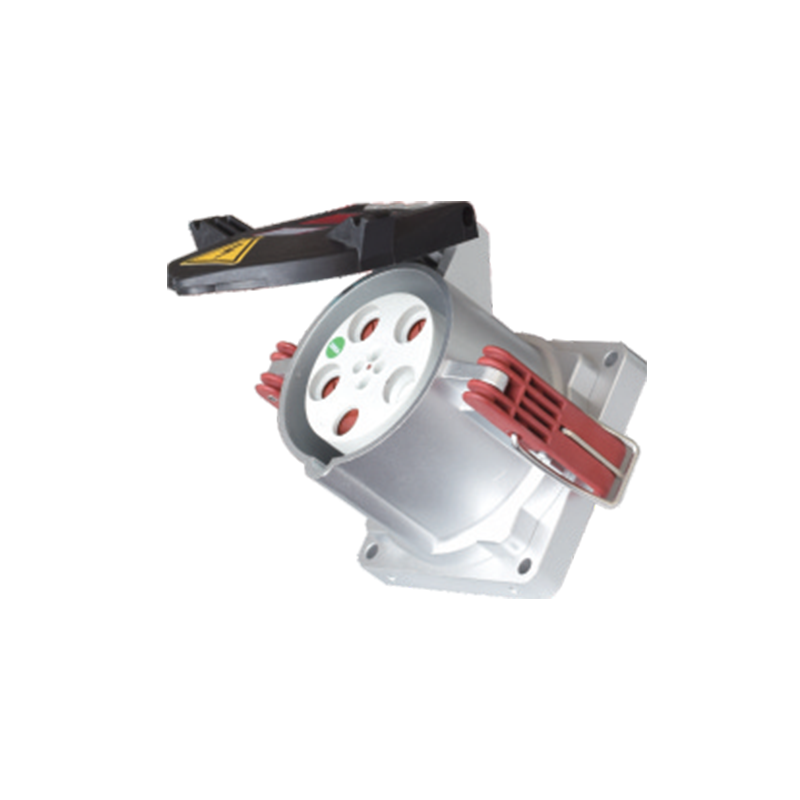

Con 200 amperios, está alimentando un tablero de distribución, la caja de derivación de un generador o una configuración de energía temporal para una sección completa del sitio. ONU Enchufe industrial de alto amperaje 200A. Es pesado, costoso y debe funcionar en todo momento.

Contacto Diseño

Los contactos de latón funcionan a 63A. Un 200A, no es así. Un enchufe industrial de alto amperaje de 200 A necesita clavijas y manguitos de aleación de cobre sólido. El baño de plata es estándar. El óxido de plata conduce. El cobre desnudo se oxida formando una capa de alta resistencia que convierte el conector en un calentador.

Los contactos de manguito necesitan un refuerzo de recurso interno, generalmente dedos de cobre-berilio. Sin ellos, la pared del manguito se relaja después de unos cientos de ciclos. La presión de agarre cae. La resistencia aumenta. Pregunte a la fábrica por el material del recurso y el ciclo de vida nominal. Un servicio de generador enchufable se acopla diariamente. Necesita millas de ciclos.

vivienda y peso

• Un enchufe de 200 A con cable conectado es pesado. La carcasa debe soportar esa carga sin agrietarse. Materiales comunes:
• Poliamida reforzada con fibra de vidrio: no conductora, resistente a los impactos.
• Aluminio fundido: resiste un trato rudo, disipa el calor, necesita protección contra la corrosión
• Acero inoxidable: para uso marino y offshore

El prensaestopas es el punto más estresado. Las secciones de los cables alcanzan entre 95 mm² y 120 mm². El casquillo debe sujetar completamente la chaqueta. Funciona un casquillo dividido con compresión de dos tornillos. Una abrazadera de un solo tornillo para un cable de este tamaño no lo hace. Si puede torcer el cable dentro de la prensaestopas con la mano, entrará agua y los conductores se aflojarán.

Secuencia de contacto piloto

A 200 A, nunca se abre ni se rompe el circuito empujando o tirando de un enchufe activo. El arco es peligroso. Un contacto piloto soluciona esto. El pasador piloto es más corto que los pasadores de alimentación principales. Cuando se aparea, se acopla al último. El circuito de control lo detecta y cierra el contactor aguas arriba. Al desacoplar, el piloto se rompe primero, el contactor se cae y los pinos principales se separan.

Mida las longitudes de los pasadores. El piloto debe ser notablemente más corto que los pinos de fase. Una diferencia de sólo un par de milímetros corre el riesgo de que el piloto se active antes de que los pinos de alimentación se asienten por completo. Una fábrica de enchufes industriales de alto amperaje de 200. A debe estampar las longitudes de los pasadores en el informe de inspección.

Interbloqueo del interruptor en el zócalo

El enchufe correspondiente suele incluir un bloqueo mecánico. El interruptor debe estar apagado antes de poder insertar o quitar el enchufe. El enchufe debe estar completamente asentado antes de que el interruptor pueda encenderse. Pruebe esto en una muestra. Inserte el enchufe hasta la mitad y pruebe el interruptor. Si la manija se mueve, el enclavamiento está desajustado.

Terminaciones

Los terminales son orejetas atornilladas o abrazaderas de jaula grandes, sin tornillos pequeños. El área de contacto debe estar limpia y plana. Una superficie dentada ayuda a morder el cobre trenzado. La fábrica debe proporcionar especificaciones de torque. El subtorque crea juntas calientes. El exceso de torsión agrieta el cuerpo del terminal. Abra una muestra y coloque el cable especificado más grande. La curvatura debe ser suave y no apretujada en la carcasa.

impermeabilización

Muchos enchufes de 200 A tienen IP66 o IP67. El sello de enchufe a enchufe debe ser una junta de compresión que se abre cuando se cierra el anillo de bloqueo. El sello del prensaestopas debe comprimirse uniformemente alrededor de la cubierta. Un prensaestopas universal que afirma adaptarse a una amplia gama de tamaños de cables a menudo sella mal en la parte mala. Verifique si hay una junta tórica detrás del anillo de bloqueo. Si el agua entra bien en la rosca, se queda allí y eventualmente ingresa a la cavidad de contacto.

cheques de muestra

Esto es lo que debe hacer con una muestra:

• Mida la longitud de los pasadores con un calibre. Piloto más corto que el poder. Documente los números.
• Mida la resistencia de contacto. Cargue a la corriente nominal durante una hora. Comprobar el aumento de temperatura.
• Sumerge la pareja acoplada durante 30 minutos. Abierto. No hay agua en el interior.
• Coloque el cable más grande, apriételo y tire con fuerza del prensaestopas. Ningún movimiento.
• Realice un ciclo del enclavamiento 20 veces. Sin rigidez ni rozamiento.

marcas

La clasificación, el voltaje, la frecuencia, el código IP y la configuración de pines deben marcarse permanentemente. Grabado con láser o moldeado. No es una pegatina. Se despega una pegatina y alguien adivina el voltaje.

Un enchufe industrial de alto amperaje de 200 A es una pieza de aparato. Verifique los contactos, la secuencia piloto, el prensaestopas y el enclavamiento. Los conectores que funcionarán durante años en la caja de grifo de un generador bajo la lluvia. Ese es el punto.
