Fábrica de enchufes y tomas de alta corriente: lo que se detiene cuando aumentan los amperios

En 125 A, 200 A, 400 A y más, los conectores alimentan generadores, equipos de minería y suministros de barco a tierra. ONU Fábrica de enchufes y tomas de alta corriente. no se limita simplemente a ampliar un diseño pequeño. La física cambia.

Los contactos son el corazon

A alta corriente, domina la resistencia de contacto. Un miliohmio extra genera calor medido en vatios. Los contactos deben ser de aleación de cobre sólido, no de latón. El baño de plata es fundamental. El óxido de plata conduce. El óxido de cobre no. Ese único detalle decide si el conector funciona frío o caliente después de un año de servicio.

Los contactos de manguito necesitan elementos de recurso interno. Los resortes de cobre berilio o bronce fósforo mantienen el agarre a medida que el metal se fatiga. Una fábrica barata depende únicamente de la tensión de la pared del manguito. Eso funciona durante los primeros cien ciclos. Luego el manguito se relaja, la resistencia aumenta y el conector falla. Solicite un informe de prueba de ciclo. Un conector decente sobrevive millas de ciclos de mate-demate sin exceder su límite de aumento de temperatura.

La Vivienda

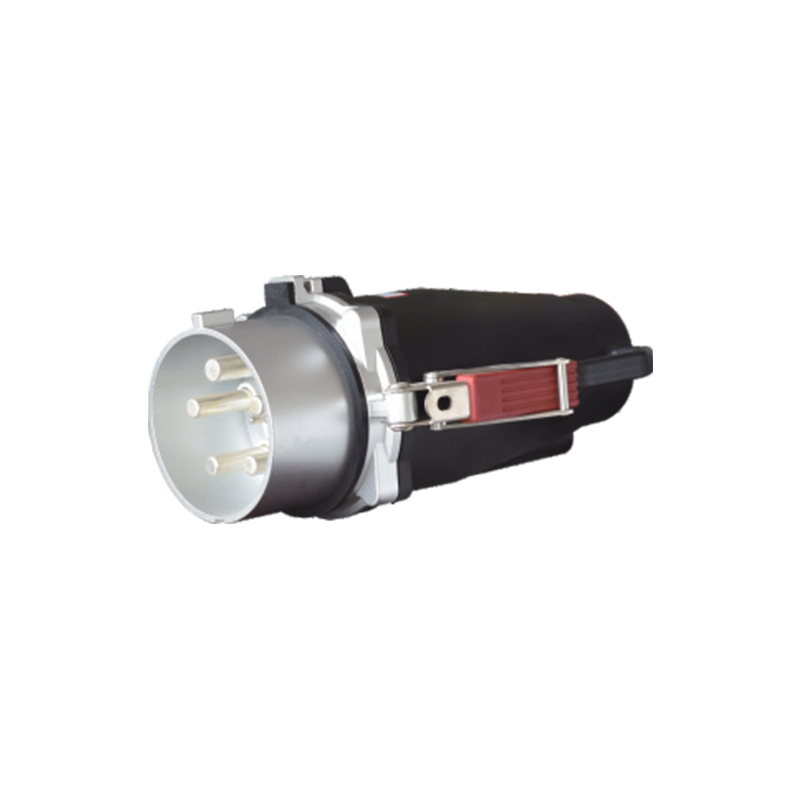

Estos enchufes son pesados. Un conector de 400A puede pesar varios kilogramos. Suéltalo y la energía del impacto será grave. Opciones de vivienda:

• Poliamida reforzada con fibra de vidrio: ligera, no conductora, resistente a la corrosión.
• Aluminio fundido: soporta impactos, disipa el calor, necesita protección contra la corrosión
• Acero inoxidable: para procesamiento de alimentos y uso en alto mar
• Caucho vulcanizado: se flexiona con el impacto, bueno para la minería, se degrada con los rayos UV y el aceite.
• Elija la vivienda por el medio ambiente, no por el precio.

contactos piloto

Los conectores de alta corriente llevan contactos piloto auxiliares. Estos se enganchan primero y se rompen al final. El sistema de control verifica la conexión antes de energizar la carga. Esto evita la formación de arcos en los contactos principales. Pruebe la secuencia en una muestra. Empuje el conector lentamente. Los contactos piloto deben engancharse antes de que los pasadores principales toquen fondo. Si la secuencia no está clara, el mecanismo está flojo.

Interbloqueos de interruptores

Muchos enchufes de alta corriente incluyen un interruptor integrado con enclavamiento mecánico. El interruptor debe estar apagado antes de poder insertar o quitar el enchufe. El enchufe debe estar completamente asentado antes de que el interruptor pueda encenderse. Esto es crítico para la seguridad. Si el enclavamiento falla, un operador puede desconectar la corriente baja carga. El arco resultante es severo. Una fábrica de enchufes y tomas de alta corriente debe probar todos los mecanismos de bloqueo antes del envío.

Sellado ambiental

Los conectores de alta corriente suelen funcionar en exteriores. Los sitios mineros están polvorientos. Los muelles están mojados. IP66 o IP67 deben ser estándar, no una actualización. El sistema de sellado debe funcionar con un cable pesado conectado. Una sola junta tórica no es suficiente. Busque anillos de sellado dobles o una junta de compresión. El prensaestopas debe coincidir con el diámetro real del cable. Una glándula universal que pretende adaptarse a todo normalmente no sella nada.

Terminaciones

Con corriente alta, el método de terminación afecta directamente la confiabilidad. Son comunes las orejetas de engarzado atornilladas a barras planas. Las abrazaderas de jaula grandes también funcionan. La clave es el área de contacto. Verifique la cavidad terminal. Un enchufe de 400 A admite cables de hasta 240 mm². El terminal debe acomodar ese terminal sin una curva pronunciada. Verifique las distancias de fuga y de separación entre fases. Una fábrica de enchufes y tomas de alta corriente debe indicar el voltaje de prueba dieléctrico y las distancias de fuga pequeñas. Si no pueden, están adivinando.

Pruebas de muestra

Cuando lleguen las muestras, haga esto:

• Mida la resistencia de contacto en un par acoplado. Emparejar y desacoplar cincuenta veces. Mida nuevamente. El cambio debería ser pequeño.
• Cargue a la corriente nominal durante una hora. Medida o aumento de temperatura en los contactos y la carcasa.
• Sumerge una pareja acoplada durante 30 minutos. Ábrelo. No hay agua en el interior.
• Tire con fuerza del cable hacia el prensaestopas. Los conductores no deben moverse.
• Abra la carcasa después de la prueba de carga. Verifique que todos los terminales de tornillo estén apretados.

Puntos de auditoría de fábrica

Vigile el área de montaje de contactos. El baño de plata debe ser uniforme y brillante. Compruebe las herramientas para comprobar si están engarzadas o soldadas. Las herramientas desgastadas producen uniones inconsistentes. Pida ver el banco de pruebas de alta corriente. Una fábrica utiliza en serie conectores a la corriente nominal máxima y registra datos de temperatura. Las pruebas a corriente reducida y la extrapolación no son confiables.

Una fábrica de enchufes y tomas de alta corriente fabrica equipos de seguridad. Trate el abastecimiento como si fuera la compra de aparato. Verifique contactos, enclavamientos, sellados y datos de prueba. Los conectores que funcionarán durante años. Aquellos que caídos lo harán en el peor momento, en un sitio oscuro y sin energía.
